سلام مهندس. اگرزحمت نمیشه راجع به نمودارتعادلی اهن کربن برام توضیح بدین باتشکر.

نمودار تعادلی آهن-کربن
🆔 @weldingdefect 💯

فازهای موجود در دماهای مختلف برای آلیاژهای Fe-C که خیلی آهسته سرد شده اند و حداکثر 6.67% کربن دارند، در نمودار بالا نشان داده شده است. ترکیب بین فلزی کاربید آهن که سمنتیت(Fe3C) نامیده می شود، یک فاز تعادلی واقعی نبوده و در شرایطی خاص تبدیل به فازهای پایدارتر آهن و گرافیت می شود.

🆔 @weldingdefect 💯



فازهای جامد دیاگرام فازی آهن-کربن


در دیاگرام فازی آهن – کربن (آهن-سمانتیت) چندین فاز و مخلوط جامد وجود دارد:

فریت αآستنیت γسمانتیت (سمنتیت) Fe3Cفریت δلدبوریتپرلیت

1- فریت α

محلول جامد کربن در آهن α، فریت α یا فریت نامیده شده و ساختار بلوری آن BCC می باشد. نمودار فازی نشان می دهد که، کربن فقط اندکی در فریت حل شده و حداکثر حلالیت آن در 723 درجه سانتی گراد، 0.02% است. با کاهش دما، حلالیت کربن در فریت α کاهش یافته و در صفر درجه سانتی گراد به 0.008 % می رسد. در فریت α، اتم های کربن به علت کوچک بودن در فضاهای بین نشین شبکه بلوری آهن قرار می گیرند.

2- آستنیت γ

محلول جامد کربن در آهن γ را آستنیت نامند. این فاز دارای ساختار بلوریFCC بوده و حلالیت کربن در آن خیلی بیشتر از فریت α است. حلالیت کربن در آستنیت در 1148 درجه سانتیگراد به حداکثر مقدار خود یعنی 2.08% رسیده و سپس در 723 درجه سانتیگراد به 0.8% کاهش می یابد. مشابه فریت، اتمهای کربن به صورت بین نشینی اما به میزان بیشتری درشبکهFCC حل می شوند.

3- سمانتیت Fe3C

ترکیب بین فلزی آهن و کربن، سمانتیت نامیده می شود. حلالیت کاربید آهن ناچیز بوده و 6.67% کربن و 93.3% آهن دارد. سمانتیت یا سمنتیت، ترکیبی سخت و شکننده است که دارای ساختار بلوری مکعب مستطیلی بوده و هر سلول آن 12 اتم آهن و چهار اتم کربن دارد.

4- فریت δ

محلول جامد کربن در آهن دلتا را فریت δ می نامند. فریت دلتا دارای ساختار بلوری BCC بوده اما ثابت شبکه آن با ثابت شبکه فریت آلفا متفاوت است. حداکثر حلالیت کربن در فریت آلفا، در دمای 1495 درجه سانتی گراد و برابر با 0.09% است.

5- لدبوریت

مخلوط یوتکتیکی از آستنیت و سمانتیت را، لدبوریت می نامند. این ترکیب در اثر واکنش یوتکتیکی که روی مذاب حاوی 4.3% کربن در دمای 1147 درجه سانتی گراد رخ می دهد، حاصل می شود. نکته قابل ذکر این است که آستنیت در دمای محیط پایدار نمی باشد و در اثرواکنش یوتکتوئیدی که در دمای 723 درجه سانتیگراد رخ می دهد، تبدیل به پرلیت شده و در نتیجه ساختمان لدبوریت در دمای محیط به شکل پرلیت و سمانتیت می باشد.

6- پرلیت

در اثر واکنش یوتکتوئیدی در دمای 723 درجه سانتی گراد مخلوطی از فریت و سمانتیت به دست می آید که به آن پرلیت گفته شده و ساختاری لایه لایه دارد.
🆔 @weldingdefect 💯

واکنش های ثابت دیاگرام فازی آهن-کربن

نمودار فازی آهن- کربن دارای سه واکنش ثابت بوده که هر کدام شامل سه فاز  بوده و در دمای ثابت رخ می دهند. این واکنشها عبارتند از :

پری تکتیکیوتکتیکیوتکتوئید

1- واکنش پری تکتیک

درنقطه پری تکتیک، مذاب (%0.53C) با فریت  δ (%0.09C) در دمای 1493 درجه سانتی گراد ترکیب و آستنیت γ (%0.17C) به وجود می آید. این واکنش به صورت زیر نوشته می شود:

γ (%0.17C)→δ (%0.095C) +(%0.53) مذاب

2- واکنش یوتکتیک

در نقطه یوتکتیک، مذاب با %4.3C در دمای 1147 درجه سانتی گراد، بهآستنیت γ با %2.08C ترکیب بین فلزی Fe3C (سمانتیت) با %6.67C تجزیه می شود. این واکنش را می توان به صورت زیر نوشت:

Fe3C (%6.67C)+  γ (%2.08C)→مذاب (4.3C %)

 3- واکنش یوتکوتئید

در نقطه یوتکتوئید، آستنیت جامد با %0.8C در دمای 723 درجه سانتیگراد به آهن α با %0.02C سمانتیت با %6.67C تجزیه می شود. واکنش آن به شرح زیر است:

Fe3C (%6.67C)+α فریت→(%0.8C) γ

منبع مطالب بالا سایت
http://www.scipost.ir

✅با ما همراه باشید در کانال اطلس عیوب جوشکاری
🆔 @weldingdefect 💯

با ما همرا باشید در کانال اطلس عیوب جوشکاری با اخبار و آموزشهای متنوع در حوزه صنعت جوش
👇👇👇👇👇👇👇
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

با ما همرا باشید در کانال اطلس عیوب جوشکاری با اخبار و آموزشهای متنوع در حوزه صنعت جوش
👇👇👇👇👇👇👇
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

با ما همرا باشید در کانال اطلس عیوب جوشکاری با اخبار و آموزشهای متنوع در حوزه صنعت جوش
👇👇👇👇👇👇👇
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

با ما همرا باشید در کانال اطلس عیوب جوشکاری با اخبار و آموزشهای متنوع در حوزه صنعت جوش
👇👇👇👇👇👇👇
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

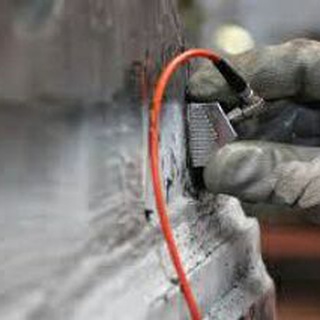

بهترین پیشنهاد برای تست غیر مخرب و شناسایی عیوب جوش به روایت تصویر.

منتظر مطالب تکمیلی تر دیگر در کانال باشید:
👇👇👇👇👇👇👇
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

دیگر نگران شناخت عیوب جوش نباشید. کتاب اطلس عیوب جوشکاری با بیش از صد عیب جوشکاری این مشکل را برای شما مرتفع نموده است. کافیست فقط مطالب و عکسهای مربوط به هر عیب را مطالعه کرده تا در تشخیص عیوب حرفه ای شوید. این کتاب به عنوان یه مرجع میتواند راه گشای مهندسین، بازرسین،مدیران کیفیت و سایر فعالان این حرفه باشد.

منتظر مطالب تکمیلی تر دیگر در کانال باشید:
👇👇👇👇👇👇👇
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

با ما همراه باشید با معرفی سایت ها و شرکتهای جوشکاری:
http://www.welding.org/

انستیتوی تکنولوژی جوشکاری HOBART ، این سایت به بررسی مواد جوشکاری ، بازرسی های جوش ، کیفیت جوش ، انواع پوشش های محافظتی ، انواع الکترود و بسیاری از عوامل موثر در جوشکاری می پردازد .

🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

✅با ما همراه باشید با معرفی سایتها و شرکتهای جوشکاری:
👇👇👇👇👇👇👇👇👇👇
http://www.matse.psu.edu/modeling/



این سایت که متعلق به شرکت PENNSTATE  می باشد درباره تئوری تحلیل مواد در جوشکاری به بحث می پردازد . در این زمینه در این سایت آموزش هائی ارائه شده است که می تواند کمک موثری در زمینه یادگیری اصول جوشکاری و فرایند ایجاد شده باشد.
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

✅با ما همراه باشید با معرفی سایتها و شرکتهای جوشکاری:
👇👇👇👇👇👇👇👇👇👇
http://www.welding-and-cutting.info/



مجله WELDING & CUTTING  یک مجله تخصصی در زمینه جوشکاری و برش توسط متد جوشکاری می باشد که در این سایت امکان دریافت آن توسط علاقمندان وجود دارد.
🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

✅ با ما همراه باشید با معرفی سایتها و شرکتهای جوشکاری:
👇👇👇👇👇👇👇👇👇👇
http://www.angelfire.com/on3/lordspidersweb/weldingmain.html


این سایت در حقیقت یک درگاه ورودی به دنیای جوشکاری می باشد ، به این ترتیب که می توان تعداد زیادی LINK به سایت های مرتبط با این علم را در این پایگاه در دسترس خود مشاهده کرد.

🆔 @weldingdefect 💯
https://telegram.me/joinchat/DJ-TljyMqPb-_p_atpkKgg

برخی اصطلاحات جوشکاری

◊  جوش خوردن ، جوش دادن

◊  Weld

◊  جوش قوسی

◊  Arc weld

 - جوشی که در آن گرمای ذوب و درهم جوشی را قوس الکتریکی تأمین می‌کند.

◊  جوش لب‌به‌لب

◊  Butt weld

 - اتصال لب‌به‌لب جوشی.

◊  جوشکاری قوسی کربنی

◊  Carbon-arc welding

 - یکی از فرآیندهای جوشکاری قوسی که در آن جوشکاری با استفاده از گرمای ایجاد شده بین الکترود کربنی و قطعه کار انجام می‌شود.

◊  جوش گلویی زنجیری منقطع

◊  Chain intermittent fillet weld

 - دو خط جوش گلویی منقطع روی یک درز ، که یک خط تقریباً در مقابل خط دیگر قرار دارد.

◊  جوشکاری سرد

◊  Cold welding

 - اتصال فلزات (مثلاً آلومنیم) در دمای محیط ، از طریق قرار دادن سطوح کاملاً تمیز فلز در معرض فشار؛ اتصال صرفاً با وارد کردن نیروی مکانیکی ایجاد می‌شود.

◊  جوش شبکه

◊  Cross-wire weld

 - جوشی که بین مفتول‌ها یا میله‌های متقاطع ایجاد می‌شود.

◊  اتصال جوشی دوطرفه

◊  Double-welded joint

 - در جوشکاری قوسی و در جوشکاری گازی ، هر درزی که از دوطرف جوشکاری شده باشد.

◊  جوش اپوکسی

◊  Epoxy weld

 - در ساخت سنگ تراشیده ، درزی که در کنج داخلی ، که با رزین اپوکسی چسبانده شده است تا دو قطعه سنگ یکپارچه به‌نظر برسند.

◊  جوش لب‌به‌لب نفوذی

◊  Full-penetration butt weld

 - نوعی جوش لب‌به‌لب بین دو عضو که در آن عمق جوش با ضخامت عضو نازک‌تر برابر است.

◊  درِ جوشی بی‌درز

◊  Fully welded seamiess door

 - دری که همۀ درزهای دورو و لبه‌های عمودی آن ، به‌صورت پیوسته جوشکاری و با در هم‌رو شده‌اند ، به طوری‌که اصلاً نمی‌توان آنها را دید.

◊  جوشکاری برقی گازی

◊  Electrogas welding

 - از روش‌های جوشکاری قوس فلزی زیر پوشش گاز (میگ) یا جوشکاری قوسی با سیم مغزه‌دار ، که در آن از گاز خارجی استفاده می‌شود؛ برای جوشکاری در وضعیت عمودی ، حوضچهٔ جوش مذاب را با "کفشک‌های جوشکاری" محصور می‌کنند.

◊  جوشکاری با سربارهٔ هادی

◊  Electroslag welding

 - از فرآیندهای جوشکاری که در آن دو سطحی که باید به‌هم جوش بخورند ، با استفاده از سرباره‌ای که به‌کمک جریان برق ذوب شده‌ است ، همراه با سیم‌جوش ، ذوب می‌شوند و به‌هم جوش می‌خورند.
