​​Всем привет! В нашем отделе сервиса кипит работа. Делимся с вами случаями, которые мы решили.

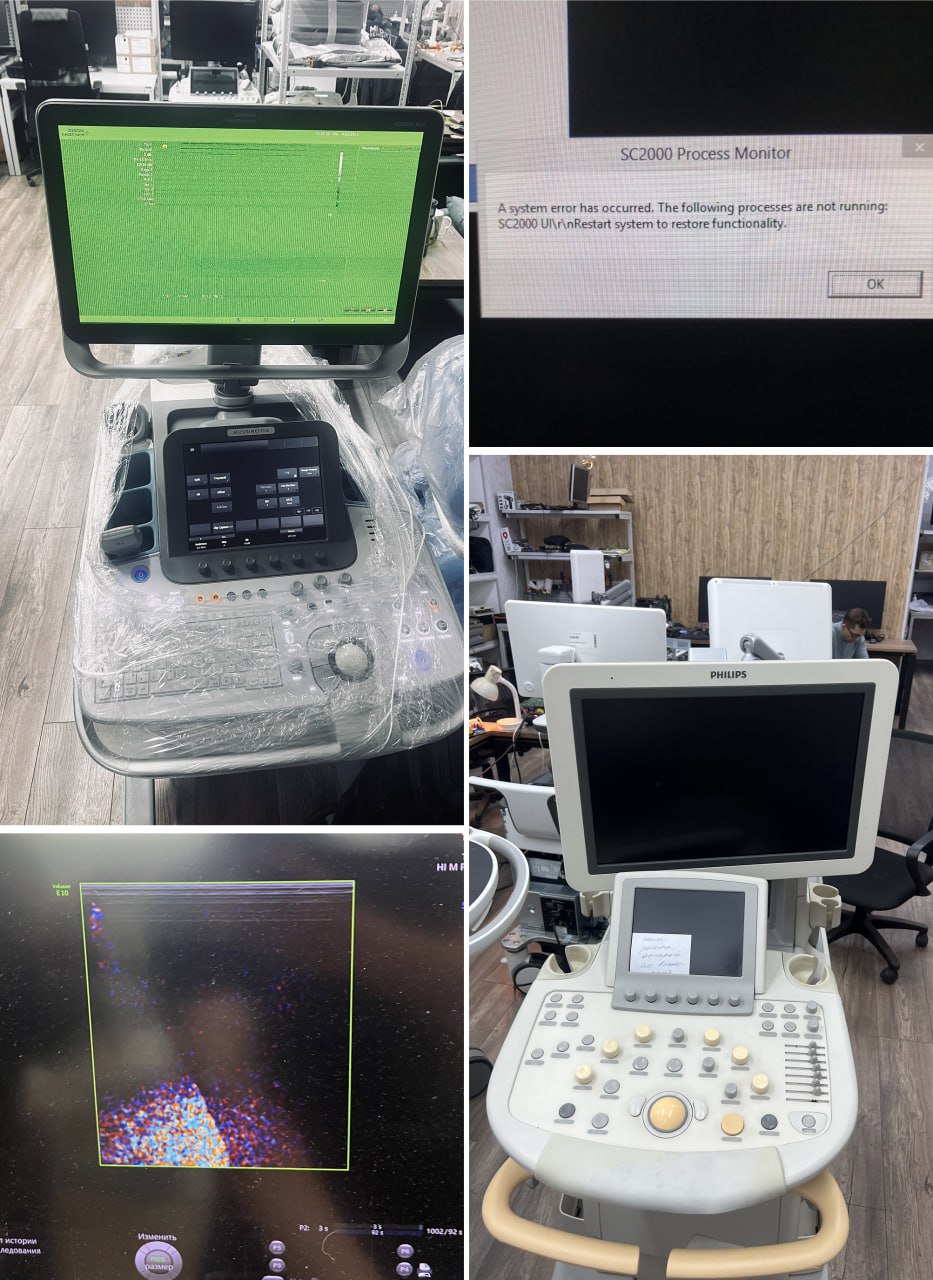

✅ Ремонт Siemens Acuson NX3 Elite

Неисправность: При включении аппарата на мониторе происходит некорректная цветопередача в виде зеленых полос.

Проделанная работа: Проблема не в мониторе. Был выполнен ремонт платы CPU (PN: SOM5892FG1417E-T) c заменой неисправных элементов.

✅ Ремонт Siemens SC2000

Неисправность: При включении системы появляется ошибка “A system error has occurred. The following processes are not running.”. Система не прогружается до конца, нет возможности проводить исследования.

Проделанная работа: Была произведена диагностика в сервисном режиме, по результатам которой была выявлена неисправность в плате RAD11 (PN: 10854556). После замены вышедшего из строя элемента и переустановки ПО проблема была решена.

✅ Ремонт Philips iU22

Неисправность: При включении системы появляется диагностическая ошибка с кодом 005.

Проделанная работа: Проведя диагностику выполнили ремонт платы FEC, проблема исчезла.

✅ Ремонт Voluson E8 BT21 (RFM 323)

Неисправность: Во время работы на аппарате в режиме допплера в области интереса появляются цветовые помехи.

Проделанная работа: Сервисное тестирование показало ошибку по одному из каналов на плате RFM 323 (PN: KTZ304073, KTZ304141). Произведена замена соответствующего чипа FPGA (Kintex-7), проблема была устранена.

Добрый день! Друзья, мы подготовили для вас два интересных случая ремонта. Если вы столкнулись с подобными проблемами, обязательно обращайтесь к нам. Всем приятных выходных!

✅ Ремонт КТ Somatom go.UP

Неисправность: При загрузке системы появляется ошибка о неготовности гентри к сканированию (System malfunction. The system did not start up correctly). В логах имеется запись CT COA E 33 No TCO Hardware Response. Нет индикации FPGA Life.

Проделанная работа: Была выявлена неисправность в коллиматоре (TCO - Tube Collimator LP2 PN:11061231, 11061242). Неисправность связана с платой управления. Были заменены неисправные радиоэлементы на плате управления коллиматором.

✅ Ремонт ангиографа Siemens Artis Zee Biplane

Неисправность: На ангиографе возникла проблема с охлаждением детектора плана B. Не определяется Detector Cooling Unit FD (PN: 07555118). При попытке запуска, система выдавала ошибку: B-arm - NO XRAY, FD warm up.

Проделанная работа: В ходе диагностики было выявлено, что плата контроллера в модуле Detector Cooling Unit FD не функционирует: при подаче питания индикация отсутствует. В сервисном центре обнаружены неисправности как в плате контроллера, так и в системе циркуляции жидкости.

На плате контроллера были заменены неисправные радиоэлементы, а также заменены вышедшие из строя компоненты в части управления системы циркуляции жидкости. После выполнения ремонтных работ модуль охлаждения детектора Detector Cooling Unit FD был установлен и успешно протестирован. Система исправна.

Добрый день! Уважаемые коллеги, хотим рассказать вам об одном очень примечательном явлении, с которым сталкиваются многие инженеры и врачи. Врач пожаловался на помехи во время проведения исследования на системе Hitachi ARIETTA V60.

Нами была произведена диагностика аппарата. Аппарат подключён к ИБП, а ИБП в свою очередь подключен к больничной сети питания. В ходе диагностики выяснилось, что проблема не в самом аппарате, а в больничной сети. Это синфазные помехи. При подключении аппарата напрямую к ИБП без использовании больничной сети - синфазные помехи исчезают. ЛПУ было рекомендовано использование ИБП с двойным преобразованием (в данном типе ИБП входное переменное напряжение дважды последовательно трансформируется).

Итоги выезда: ИБП не выполняет свою функцию. Требуется замена ИБП.

​​Всем добрый день! Делимся с вами новыми случаями ремонта из нашей лаборатории сервиса.

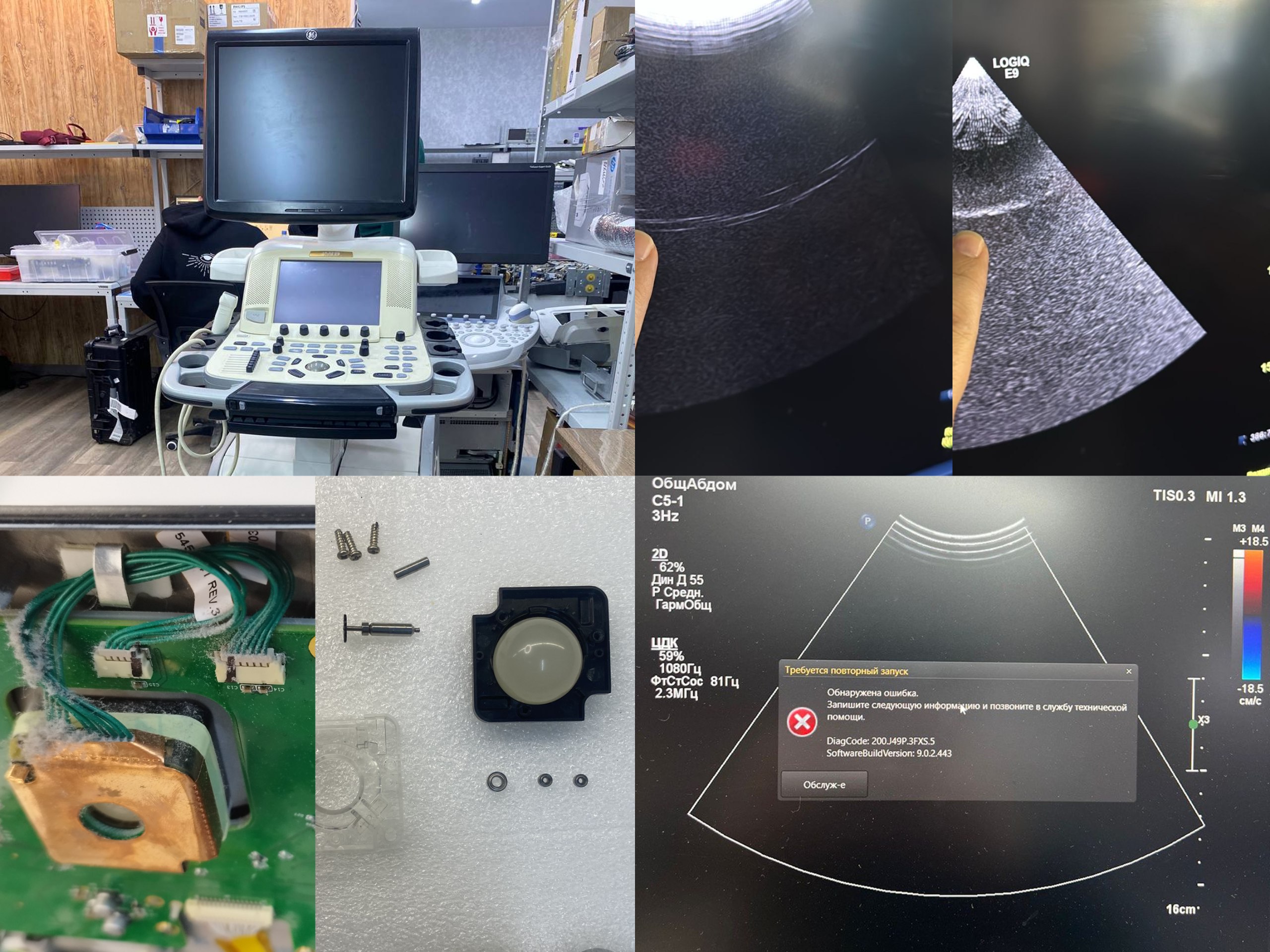

✅ Ремонт Vivid E9

Неисправность: Система не запускается, нет возможности для полноценной работы.

Проделанная работа: Выполнили ремонт блока питания компьютерной части BEP Power Supply (GA200876). В ходе дальнейших сервисных тестирований были обнаружены неисправности плат GRLY (GA200630, GA200714-3), GFI (5161631) с последующей заменой вышедших из строя радиоэлементов. Выполнена переустановка ПО.

✅ Ремонт Logiq E9 R6

Неисправность: Во время работы на любых датчиках имеются помехи по различной глубине сканирования. Работа затруднена.

Проделанная работа: Был выполнен компонентный ремонт платы MRX192 (5393908-7). Проблема была устранена.

✅ Ремонт Logiq e

Неисправность: В процессе эксплуатации ультразвукового аппарата обнаружена неисправность, связанная с некорректной работой трекбола. Курсор на экране системы не реагировал на перемещения трекбола по горизонтали (влево и вправо), что затрудняло управление аппаратом.

Проделанная работа: В ходе диагностики было установлено, что причиной неисправности является выход из строя подшипников трекбола. Причина поломки — скопление пыли, что привело к заклиниванию и снижению подвижности. Данная проблема возникла из-за отсутствия регулярного технического обслуживания аппарата. Произведена замена неисправных подшипников трекбола, проведено полное техническое обслуживание системы с очисткой от пыли всех узлов. Аппарат исправен.

✅ Ремонт Philips Epiq 5

Неисправность: При включении или в процессе работы появляется ошибка с диагностическим кодом DiagCode:200.J49P.3FXS.5. Нет возможности работать, требуется перезагрузка.

Проделанная работа: Система успешно проходит сервисные тесты, но в LOG-файлах имеется запись, которая свидетельствует о неисправности Acquisition Module (A-релиз) PN: 453561866752, 453561704232 453561704246, 453561738062, 453561734844, 453561704245, 453561734843. Произвели компонентный ремонт неисправного модуля. Проблема решена.

​​Коллеги, делимся с вами еще двумя решенными вопросами по ремонту. Желаем хороших выходных!

✅ Ремонт ПЭТ-КТ Biograph mCT-S40 4R

Неисправность: Gantry is not ready. Нет возможности начать сканирование.

Проделанная работа: В ходе анализа лог-файлов была найдена запись об ошибках: XGR-Box (D702) - Error, XGR-Box (D770) - Error. Проверка всех плат XGR-Box модуля показала, что неисправны три платы: FIL Power D770, RAC-Power D715 и D702 Filament Control. Произведена замена неисправных радиоэлементов, монтаж XGR-Box (PN: 08365988, 08366382) модуля в ЛПУ и процедура Adjustment.

✅ Ремонт катушки МРТ Philips - dS Anterior 1.5T

Неисправность: При попытке начать исследование появляется ошибка Scan Aborted. Calibration of Anterior Coil failed. Clean Connector. Нет возможности для полноценной работы.

Проделанная работа: В первую очередь выполнен анализ LOG-файлов и проверка радиочастотной части на стенде. Затем проведена диагностика управляющих сигналов. После завершающей проверки оптики на стенде осуществлен компонентный ремонт радиочастотного тракта, а также выполнена настройка и калибровка RXE-модулей. Катушка dS Anterior 1.5T (PN: 4598-001-18397) исправна.

Всем привет! В нашу лабораторию сервиса поступила спинальная катушка МРТ Spine Coil со следующей неисправностью: катушка не определяется системой и не проходит Coil Malfunction Test.

Был произведен компонентный ремонт с заменой неисправных PIN-диодов, а также модуля предусилителя. Далее выполнена настройка катушки на нашем стенде и финальная проверка на системе. Катушка Spine Coil исправна (PN: 452213149279)

Дорогие подписчики! Поздравляем вас с 23 февраля — Днём Защитника Отечества! Пусть в вашей жизни всегда будут яркие победы! Желаем вам крепкого здоровья и уверенно шагать в будущее. Оставайтесь всегда надёжными, целеустремлёнными и вдохновляющими. С праздником!

Искренне ваша, команда Tomograph PRO

​​Всем привет! На этой неделе наша команда инженеров отремонтировала несколько ультразвуковых систем. Если у вас произошла подобная ситуация, смело обращайтесь за нашей помощью.

Всем приятных выходных!

✅ Ремонт Voluson E10 BT16

Неисправность: Проблема имеет нарастающий характер, то есть ранее в процессе сканирования со случайной периодичностью появлялась ошибка “Error: Aurora communication failed”, и система зависала, а после аппарат вовсе перестал грузиться полностью и включался в режиме симуляции (в таком режиме на сенсорной панели появляются датчики, которых нет в реальности).

Проделанная работа: Данная проблема часто встречается на версиях BT15 и BT16 и мы знаем, что неисправность в ультразвуковой части аппарата. Дополнительно изучив LOG-файлы, мы убедились, что проблема в платах RFM221.P10 (PN: KTI303915) и RSX20B.P6 (PN: KTI303054). На нашем сервисном складе имеется вся ультразвуковая часть аппарата Voluson E10 BT16. Мы заменили эти платы клиенту, а их неисправные части забрали в сервис для дальнейшего ремонта. Сроки решения проблемы для клиента составили 2 дня, а стоимость была горазда ниже покупки новых плат.

✅ Ремонт Affiniti 50

Неисправность: При подключении датчиков появляется ошибка с диагностическим кодом 005.

Проделанная работа: После проведения сервисного тестирования была обнаружена неисправность в плате Power Regulator (PN: 453561731401; 453561800521; 453561731402). Это говорит о том, что ошибка появляется при подаче высокого напряжения на датчики. Была произведена замена неисправных радиоэлементов в разделе XHV+. Работоспособность платы была восстановлена.

✅ Ремонт Voluson S8 BT16

Неисправность: Во время работы на любом ультразвуковом датчике появляются область с шумом (помехи в виде “прострелов”).

Проделанная работа: Выполнен компонентный ремонт платы DBM128 (PN: 5573638).

✅ Ремонт Philips Epiq 5

Неисправность: Во время работы на любом ультразвуковом датчике появляются артефакты (помехи) в виде "снега".

Проделанная работа: Сервисное тестирование системы показало, что система функционирует нормально. Демонтировав Acquisition Board (A-релиз PN: 453561704244, 453561734843). Произвели ремонт с заменой неисправных электронных компонентов.
