Измерение: Создавайте несколько типов размеров и сохраните настройки размеров по названию.

Вот пример нескольких типов размеров, использующих архитектурный размерный стиль с имперскими единицами измерения.

Линейные размеры

Вы можете создавать горизонтальные, вертикальные, выровненные и радиальные размеры с помощью команды DIM. Тип размера зависит от выбранного объекта и направления, в котором вы перетаскиваете размерную линию.

На следующем рисунке показан один из способов использования команды DIM. После запуска команды выберите линию (1), а затем щелкните местоположение размерной линии (2).

Для приведенного ниже размера 8'-0" вы используете другой метод. Вы запускаете команду DIM, щелкаете две конечные точки (1 и 2), а затем местоположение размерной линии (3). Чтобы выровнять размерные линии, точка 3 была привязана к конечной точке ранее созданной размерной линии.


Совет: Если точки 1 и 2 не находятся на одной горизонтальной линии, нажмите Shift, чтобы заставить размерную линию быть горизонтальной. Кроме того, если измеряемое здание или деталь расположены под углом, в этом случае введите значение DIMROTATED.
Используйте команду DIM для создания размеров, параллельных объекту, путем перетаскивания размерной линии под углом, а не по горизонтали или вертикали.


Совет: Поскольку легко случайно привязаться не к тому элементу или части размерного объекта, обязательно увеличьте масштаб достаточно близко, чтобы избежать путаницы.

✨Вдохновляемся: примеры работ

Сегодня наслаждаемся иллюстрациями, выполнены и с использованием AutoCAD — невероятно!

3D gizmos

Перемещение и поворот 3D-предметов AutoCAD

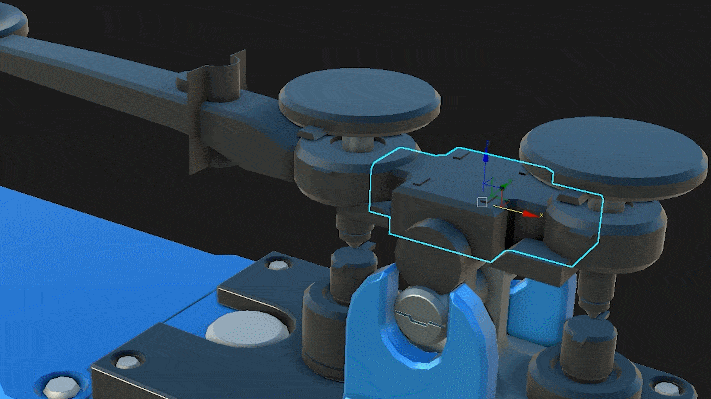

Во-первых, они будут отображаться только на выбранных 3D-объектах, когда будет применен визуальный стиль. Это означает, что если у вас включен 2D wireframe (как по умолчанию), вы не увидите свои штуковины. Подойдут любые другие готовые стили.

По умолчанию gizmo изначально размещается в центре выбранной геометрии. Но, щелкнув по центру предмета, вы можете переместить ее туда, куда захотите. (Это скорее похоже на то, как вы можете переместить значок USC.) Чтобы использовать gizmo, вы можете щелкнуть по маркерам оси, чтобы ограничить перемещение или поворот осью или плоскостью.

Вам доступны три типа gizmo. Переключаться между ними лучше всего одним из двух способов*. (* На самом деле есть еще один способ настроить свой выбор gizmo. Вы можете вручную установить системную переменную DEFAULTGIZMO на 0,1,2 или 3, но мне это кажется слишком сложной работой.)
Конечно, вы уже находитесь в одном из двух рабочих пространств 3D, верно? Вы найдете значок gizmo на панели выбора. Используйте выпадающий список, чтобы выбрать новое значение по умолчанию (или нет).

Панель выбора Gizmo
Или, если хотите, вы можете использовать строку состояния для управления своими gizmos. Но опять же, нужно знать пару вещей. По умолчанию он не отображается, поэтому вам придется перейти в меню настройки и включить его. Кроме того, он доступен только в пространстве модели.
Теперь вы можете использовать его, чтобы включить или отключить его, а также выбрать свою текущую штуковину.

Возможно, потребуется немного попрактиковаться – может быть, минут пять, – чтобы освоиться с использованием 3D-предметов, но как только вы это сделаете, вы обнаружите, что они намного облегчают вашу жизнь при работе в 3D.
