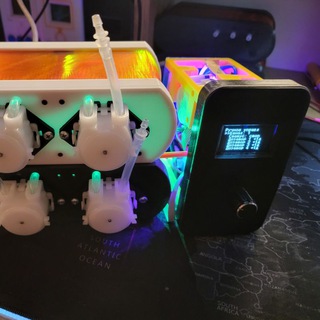

Модуль управления, вид сбоку, красиво просвечивается пластик

Ранняя версия с кнопками и экраном TFT трудилась над выращиванием мяты для добавления в чай на работе :)

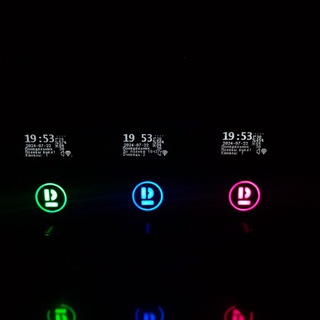

Новые панельки для модулей управления, настраиваемая подсветка логотипа, красивая текстура, вышло красиво 😁

Тестирование самодельного модуля распределения воды. Клапаны на основе шприцов, в целом все работает, громоздко только и много трудозатрат на изготовление.

Небольшой цветник перцев, плюща и мелиссы на подоконнике взрощенные под надзором автополива ProLeyka 💪💥

Основной модуль управления системой автополива. В нем все настраивается и к нему подключаются модули расширения системы.

Подключаемый модуль клапанов. Позволяет распределять воду по каналам путем открывания нужного клапана в нужный момент, согласно программе полива. В данный момент поддерживается подключение 4-х таких модулей и в каждом модуле по 5 каналов, т.е. всего можно расширить систему до 20 каналов полива.

Подключаемый модуль подачи удобрений. Встраивается между основным модулем управления и модулями клапанов. С помощью перистальтических насосов подается жидкое удобрение в требуемый канал полива. На данный момент поддерживается подключение двух таких модулей, т.е. система может подавать четыре типа жидких удобрений.

Схема сборки системы автополива. Отражено как соединяются модули между собой.

Руководство пользователя
